| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | CESGATE |
| Πιστοποίηση: | UL、IATF16949、ISO9001 |
| Αριθμό μοντέλου: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Ποσότητα παραγγελίας min: | 1PCS (κανένα MOQ) |
| Τιμή: | Negotiable (Depends on your GERBER and BOM) |
| Συσκευασία λεπτομέρειες: | PCB: Συσκευασία κενού / PCBA: Συσκευασία ESD |
| Χρόνος παράδοσης: | 1-30 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 30,000PCS/month |
| Χαλκός thicknes: | 1oz, 0.5oz-8oz, 1/3oz ~6oz, 1 oz, 0.25OZ~12OZ | Υλικό βάσεων: | FR-4, TACONIC, αργίλιο, cem-3, μέταλλο/κεραμική/βάση αργιλίου |
|---|---|---|---|
| Ελάχιστο διάστημα γραμμών: | 1.6mm, 0.26.0mm, 0.2mm-6.00 χιλ. (8mil-126mil), 0.5~3.2mm, 1,6 χιλ. | Μάσκα ύλης συγκολλήσεως: | Πράσινο, άσπρο μαύρος πράσινος μπλε κόκκινο, πράσινο ή άλλο χρώμα καθώς θέλετε, πράσινο/μπλε, πράσιν |
| Εφαρμογή: | Συσκευή ηλεκτρονικής, καταναλωτικά ηλεκτρονικά, επικοινωνίες, και ούτω καθεξής, καθολικές | Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινο, μπλε, άσπρο και κόκκινο, άσπρο μαύρο κιτρινοπράσινο κόκκινο, πορφυρό |
| Εξεταστική υπηρεσία: | 100% ηλεκτρική δοκιμή, μύγα-έλεγχος, δοκιμή λειτουργίας, 100% ε-που εξετάζει, δοκιμή ελέγχων πετάγμα | ||
| Υψηλό φως: | Άκαμπτο εύκαμπτο PCB συσκευών ηλεκτρονικής,Γρήγορη στροφή πίνακας 6 PCB στρώματος,Γρήγορη στροφή πίνακας 6 PCB στρώματος |
||

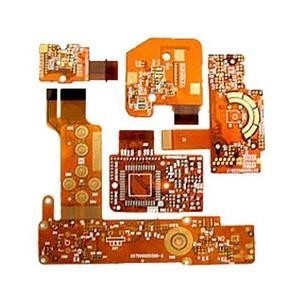

Γρήγορος προσαρμοσμένος στροφή πίνακας PCB αλουμινίου άκαμπτος εύκαμπτος RF επεξεργασία 6 στρώματος
PCB πυρήνων μετάλλων που κατασκευάζει τους προσαρμοσμένους πίνακες κυκλωμάτων PCB άκαμπτους τυπωμένους
CESGATE είναι κατασκευαστής cOem που εστιάζει στην κατασκευή πινάκων PCB RF & τη συνέλευση PCB πάνω από 20 έτη. Έχουμε την ικανότητα να κατασκευάσουμε το PCB που κυμαίνεται από τους βασικούς ενιαίους πλαισιωμένους πίνακες μέχρι 48 multilayers στρώματος, και να παρέχουμε τις με το κλειδί στο χέρι υπηρεσίες μιας στάσης, συμπεριλαμβανομένης της κατασκευής PCB, τη συνέλευση PCB, τη συστατική πηγή, τις εξεταστικές υπηρεσίες λειτουργίας και τη στέγαση τόσο επάνω. Παρέχουμε πάντα υψηλό - ποιότητα, τεχνικά προηγμένα προϊόντα μέσα στα χρονοδιαγράμματα του πελάτη έτσι ώστε μπορούμε να παρέχουμε τις καλύτερες ηλεκτρονικές υπηρεσίες για σας. Αυτή η υποχρέωση, που συνδυάζεται με τον πλούτο της εμπειρίας και της πείρας έχουμε ενισχύσει κατά τη διάρκεια των ετών, σημαίνει μπορούμε να προσφέρουμε μια συνολική λύση στις απαιτήσεις PCB πελατών μας – από την εφαρμοσμένη μηχανική μπροστινών μερών κατευθείαν στις έγκαιρες παραδόσεις.
Εν συντομία εισάγετε τη δύναμή μας
Αεροδιαστημικές εφαρμογές
Όπως τις αυτοκίνητες εφαρμογές, οι αεροδιαστημικές αιτήσεις του πίνακα PCB RF απαιτούν την ακραίες ακρίβεια και τη διάρκεια. Τα αεριωθούμενα αεροπλάνα και οι πύραυλοι δοκιμάζουν συχνά πολλή αναταραχή στην ατμόσφαιρα, έτσι σημαίνει ότι συνηθισμένο άκαμπτο PCBs μπορεί να τονιστεί αρκετά να βλαφθεί στη διαδικασία. Για να λύσουν αυτό το πρόβλημα, οι περισσότεροι αεροδιαστημικοί κατασκευαστές χρησιμοποιούν εύκαμπτο PCBs που, εκτός από την ύπαρξη ανθεκτικοί στη ζημία δόνησης, είναι ελαφριοί και μικροί.
Εκτός από την ύπαρξη ανθεκτικό, αεροδιαστημικό PCBs πρέπει να είναι πολύ υψηλός-λειτουργώντας και ακριβής, κατασκευασμένος στο καλύτερο της δυνατότητάς τους να αποφύγουν τα τεχνικά ζητήματα. Δεδομένου ότι η ηλεκτρονική που χρησιμοποιείται στην αεροδιαστημική τεχνολογία είναι κρίσιμη για την ασφάλεια των οχημάτων και των πληρωμάτων τους, είναι κρίσιμη ότι λειτουργούν άψογα.
Μερικές από τις πιό κοινές αεροδιαστημικές εφαρμογές για PCBs περιλαμβάνουν:
1. Εξοπλισμός ελέγχου: Ενοργάνωση, συμπεριλαμβανομένων των επιταχυμέτρων, των αισθητήρων πίεσης, των μικροφώνων, και των αισθητήρων ροπής και δύναμης όλη η χρήση PCBs ως τμήμα των βασικών λειτουργιών τους. Αυτά τα προϊόντα χρησιμοποιούνται στις μηχανές και τα πιλοτήρια των αεροσκαφών και των πυραύλων για να ελέγξουν τις λειτουργίες οχημάτων και να επικοινωνήσουν με τα επίγεια συστήματα ελέγχου.
2. Εξοπλισμός δοκιμής: Εκτός από τη λειτουργία του ως αεροσκάφος, PCBs περιλαμβάνεται στην ανάπτυξη και τη δοκιμή των αεροσκαφών. Ο εξοπλισμός δοκιμής που συλλέγει τα στοιχεία κατά τη διάρκεια δομικού, της δόνησης, και της πτήσης που εξετάζει χρησιμοποιεί ένα PCB ως πυρήνα του. Αυτό το στοιχείο μπορεί να χρησιμοποιηθεί για να αναπτύξει τα αποδοτικότερα, αποδοτικά και ασφαλέστερα αεροσκάφη.
Ικανότητες PCB και τεχνική προδιαγραφή
| Αριθ. | Στοιχεία | Ικανότητες |
| 1 | Στρώματα | 2-68L |
| 2 | Μέγιστο μέγεθος κατεργασίας | 600mm*1200mm |
| 3 | Πάχος πινάκων | 0.2mm6.5mm |
| 4 | Πάχος χαλκού | 0.5oz-28oz |
| 5 | Ελάχιστα ίχνος/διάστημα | 2.0mil/2.0mil |
| 6 | Ελάχιστο τελειωμένο άνοιγμα | 0. 10mm |
| 7 | Μέγιστο πάχος στην αναλογία διαμέτρων | 15:1 |
| 8 | Μέσω της επεξεργασίας | Μέσω, μέσω, μέσω στο μαξιλάρι, χαλκός μέσα μέσω… |
| 9 | Η επιφάνεια τελειώνει/επεξεργασία | HASL/HASL αμόλυβδος, χημικός κασσίτερος, χημικός χρυσός, χρυσοί ασήμι Inmersion βύθισης/χρυσός, Osp, χρυσή επένδυση |
| 10 | Υλικό βάσεων | FR408 FR408HR, PCL-370HR IT180A, Megtron 6 (Panasonic) Rogers4350, Rogers4003, RO3003, Rogers/Taconic/Αρλόν/φύλλο πλαστικού Nelco με το υλικό FR-4 (συμπεριλαμβανομένης της μερικής υβριδικής τοποθέτησης σε στρώματα Ro4350B με FR-4) |
| 11 | Χρώμα μασκών ύλης συγκολλήσεως | Green.Black.Red.Yellow.White.Blue.Purple.Matte πράσινος. Ο Μαύρος μεταλλινών |
| 12 | Εξεταστική υπηρεσία | AOI, ακτίνα X, πετώ-έλεγχος, δοκιμή λειτουργίας, πρώτος ελεγκτής άρθρου |
| 13 | Σκιαγράφηση Punching | Δρομολόγηση, β-ΠΕΡΙΚΟΠΗ, Beveling |
| 14 | Bow&twist | ≤0.5% |
| 15 | Τύπος HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Ελάχιστο μηχανικό άνοιγμα | 0.1mm |
| 17 | Ελάχιστο άνοιγμα λέιζερ | 0.075mm |
Προηγμένος εξοπλισμός κατασκευής PCB και συνελεύσεων PCB
CESGATE έχει εισαγάγει τα προηγμένα μηχανήματα από τις ΗΠΑ, την Ιαπωνία, γερμανικά και το Ισραήλ για να βελτιώσει την παραγωγή και την τεχνική δυνατότητά μας. Έχουμε θέσει σε ένα μεγάλο παράδειγμα τον τομέα PCB της δοκιμής ελέγχων πετάγματος, που θάβεται και τυφλό μέσω και της ειδικής ελεγχόμενης σύνθετης αντίστασης. Έχουμε ένα υψηλής ανάπτυξης τμήμα Ε&Α που έχει βοηθήσει το εργοστάσιό μας να παραγάγει επιτυχώς το μηχανικό μικροϋπολογιστή μέσω, τη σύνθετη αντίσταση υψηλής πυκνότητας και HDI.
| Q: Ποια είναι η ελάχιστη ποσότητα διαταγής σας (MOQ); CESGATE: MOQ μας είναι PC 1, είμαστε σε θέση να χειριστούμε τη μικρή καθώς επίσης και μεγάλη παραγωγή όγκου με την ευελιξία. |
| Q: Είστε εργοστάσιο; CESGATE: Το εργοστάσιό μας βρίσκεται σε χτίζοντας 6, βιομηχανικό πάρκο Fuyuan, δρόμος Qiaotang, οδός Fuyong, πόλη Shenzhen, Κίνα |
| Q: Πόσο περίπου τα έξοδα αποστολής; CESGATE: Τα έξοδα αποστολής εξαρτώνται από τον προορισμό, το βάρος και τον όγκο των αγαθών καθώς επίσης και την αναφορά της αποστολέα φορτίου DHL/FEDEX/εκείνη τη στιγμή. Μπορείτε να μας ενημερώσετε για τον τρόπο μεταφορών που χρειάζεστε πρίν τοποθετείτε μια διαταγή. |
| Q: Πώς μπορούμε να εξασφαλίσουμε την ποιότητα; CESGATE: Πάντα ένα δείγμα προπαραγωγής πριν από τη μαζική παραγωγή Πάντα τελική έκθεση επιθεώρησης και δοκιμής πριν από την αποστολή |
| Q: Γιατί θα έπρεπε να αγοράσουμε από CESGATE; CESGATE: Επαγγελματική και πεπειραμένη ομάδα Ε&Α. Προηγμένη επιστημονικής και λογικής διαδικασίας ροή εξοπλισμού παραγωγής. Αξιόπιστο και ακριβές ποιοτικό σύστημα ελέγχου. Εξετάζουμε όλα τα προϊόντα μας προτού να είσαι η αποστολή για να σιγουρευτεί όλα στον τέλειο όρο. Από το σχέδιο στο πλήρες προϊόν, η επαγγελματική ομάδα CESGATE θα σας βάλει άνετα |
