| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | CESGATE |
| Πιστοποίηση: | ISO9001/ ISO14001 |
| Αριθμό μοντέλου: | NA |
| Ποσότητα παραγγελίας min: | 1PCS (ΚΑΝΕΝΑ MOQ) |
| Τιμή: | Negotiable (Depends on your GERBER and BOM) |
| Συσκευασία λεπτομέρειες: | PCB: Κενά συσκευασία/PCBA: Συσκευασία ESD |
| Χρόνος παράδοσης: | 1-30 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 30,000pcs/month |
| Όνομα προϊόντων: | Πλαισιωμένος πίνακας κυκλωμάτων πρωτοτύπων υπηρεσιών πρωτοτύπων PCB σχεδιαστών Altium διπλάσιο | Χαρακτηριστικό γνώρισμα: | Σχεδιαστής Altium |
|---|---|---|---|
| Μαξιλάρι (δαχτυλίδι): | Ελάχιστο μέγεθος μαξιλαριών για τις διατρήσεις λέιζερ, ελάχιστο μέγεθος μαξιλαριών για τις μηχανικές | Ελάχιστο διάστημα γραμμών: | 4mil, 0,003», 0.1mm4mil), 0.1mm, 4/4mil (0.1/0.1mm) |
| Ελάχιστο πλάτος γραμμών: | 4mil, 0.1mm, 0.1mm/4mi, 0.075mm/0.075mm (3mil/3mil), 3mi | Τύπος υπηρεσίας: | Με το κλειδί στο χέρι, μερική στροφή-Kye ή αποστολή |
| Ανώτατο μέγεθος πινάκων: | 680*550mm μικρότερα: 0,25 " *0.25» | Επένδυση επαφών: | Au ή Sn άνω του Νι |
| Υψηλό φως: | Πλαισιωμένος διπλάσιο πίνακας κυκλωμάτων πρωτοτύπων,Υπηρεσία πρωτοτύπων PCB σχεδιαστών Altium,ISO14001 υπηρεσία πρωτοτύπων PCB |
||

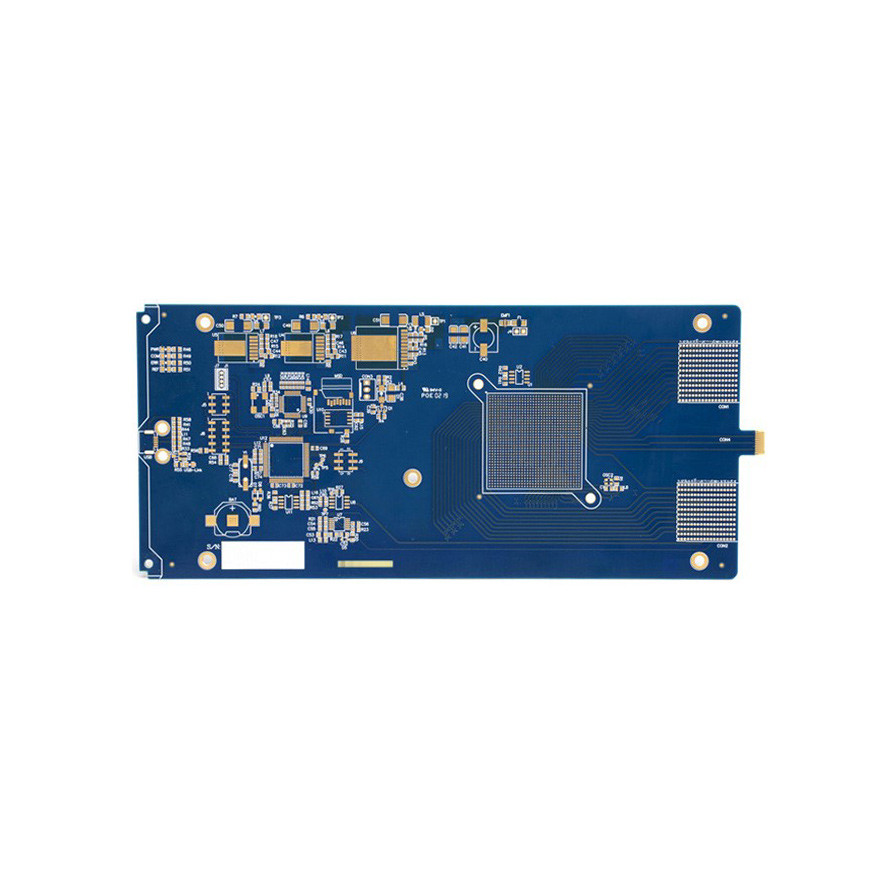

Πλαισιωμένος πίνακας κυκλωμάτων πρωτοτύπων υπηρεσιών πρωτοτύπων PCB σχεδιαστών Altium διπλάσιο
Ελασματοποίηση στην υπηρεσία πρωτοτύπων PCB
Τυπωμένοι οι INATIONMulti-στρώμα πίνακες κυκλωμάτων έχουν τα στρώματα ιχνών μέσα στον πίνακα. Αυτό επιτυγχάνεται με την τοποθέτηση σε στρώματα ενός σωρού των υλικών σε έναν Τύπο με την εφαρμογή της πίεσης και της θερμότητας για μια χρονική περίοδο. Αυτό οδηγεί σε ένα αδιάσπαστο ενός κομματιού προϊόν. Παραδείγματος χάριν, ένα PCB τέσσερις-στρώματος μπορεί να κατασκευαστεί με την έναρξη από ένα two-sided χαλκός-ντυμένο φύλλο πλαστικού, να χαράξει τα στοιχεία κυκλώματος και στις δύο πλευρές, κατόπιν φύλλο πλαστικού στην κορυφή και το κατώτατο σημείο προ-preg-προ και το φύλλο αλουμινίου χαλκού. Τρυπιέται με τρυπάνι έπειτα, καλύπτεται, και χαράζεται πάλι για να πάρει τα ίχνη στα στρώματα κορυφών και κατώτατων σημείων.
Στα εσωτερικά στρώματα δίνεται μια πλήρης επιθεώρηση μηχανών πριν από την ελασματοποίηση επειδή τα λάθη δεν μπορούν να διορθωθούν κατόπιν. Οι αυτόματες οπτικές μηχανές επιθεώρησης (AOI) συγκρίνουν μια εικόνα του πίνακα με την ψηφιακή εικόνα που παράγεται από τα αρχικά σχεδιαστικά στοιχεία. Οι αυτοματοποιημένες οπτικές μηχανές διαμόρφωσης (AOS) μπορούν έπειτα να προσθέσουν τον ελλείποντα χαλκό ή να αφαιρέσουν τον υπερβολικό χαλκό χρησιμοποιώντας ένα λέιζερ, που μειώνει τον αριθμό PCBs που πρέπει να απορριφθούν. Οι διαδρομές PCB μπορούν να έχουν ένα πλάτος ακριβώς 10 μικρόμετρων.
Η ύλη συγκολλήσεως αντιστέκεται στην εφαρμογή στην υπηρεσία πρωτοτύπων PCB
Οι περιοχές που δεν πρέπει να συγκολληθούν μπορούν να καλυφθούν με την ύλη συγκολλήσεως αντιστέκονται (μάσκα ύλης συγκολλήσεως). Η μάσκα ύλης συγκολλήσεως είναι τι δίνει σε PCBs το χαρακτηριστικό πράσινο χρώμα τους, αν και είναι επίσης διαθέσιμη σε διάφορα άλλα χρώματα, όπως το κόκκινο, μπλε, πορφύρα, κίτρινος, γραπτή. Μια από την πιό κοινή ύλη συγκολλήσεως αντιστέκεται χρησιμοποιημένος σήμερα καλείται «LPI» (υγρή photoimageable μάσκα ύλης συγκολλήσεως). Ένα φωτοευαίσθητο επίστρωμα εφαρμόζεται στην επιφάνεια του PWB στη συνέλευση PCB, κατόπιν εκτίθεται στο φως μέσω της ταινίας εικόνας μασκών ύλης συγκολλήσεως, και αναπτύσσεται τελικά όπου οι μη εκτεθειμένες περιοχές πλένονται μακριά. Η ξηρά μάσκα ύλης συγκολλήσεως ταινιών είναι παρόμοια με την ξηρά ταινία που χρησιμοποιείται στην εικόνα το PWB για την επένδυση ή τη χαρακτική. Μετά από να τοποθετηθεί σε στρώματα στην επιφάνεια PWB είναι imaged και αναπτυγμένο ως LPI. Μόλις αλλά πια συνήθως χρησιμοποιημένος, λόγω της χαμηλών ακρίβειας και της ανάλυσής του, είναι στο εποξικό μελάνι τυπωμένων υλών οθόνης. Εκτός από την απόκρουση της ύλης συγκολλήσεως, η ύλη συγκολλήσεως αντιστέκεται επίσης παρέχει την προστασία από το περιβάλλον στο χαλκό που ειδάλλως θα εκτιθόταν.
Ικανότητες υπηρεσιών πρωτοτύπων PCB και τεχνική προδιαγραφή
| Αριθ. | Στοιχεία | Ικανότητες |
| 1 | Στρώματα | 2-68L |
| 2 | Μέγιστο μέγεθος κατεργασίας | 600mm*1200mm |
| 3 | Πάχος πινάκων | 0.2mm6.5mm |
| 4 | Πάχος χαλκού | 0.5oz-28oz |
| 5 | Ελάχιστα ίχνος/διάστημα | 2.0mil/2.0mil |
| 6 | Ελάχιστο τελειωμένο άνοιγμα | 0. 10mm |
| 7 | Μέγιστο πάχος στην αναλογία διαμέτρων | 15:1 |
| 8 | Μέσω της επεξεργασίας | Μέσω, μέσω, μέσω στο μαξιλάρι, χαλκός μέσα μέσω… |
| 9 | Η επιφάνεια τελειώνει/επεξεργασία | HASL/HASL αμόλυβδος, χημικός κασσίτερος, χημικός χρυσός, χρυσοί ασήμι Inmersion βύθισης/χρυσός, Osp, χρυσή επένδυση |
| 10 | Υλικό βάσεων | FR408 FR408HR, PCL-370HR IT180A, Megtron 6 (Panasonic) Rogers4350, Rogers4003, RO3003, Rogers/Taconic/Αρλόν/φύλλο πλαστικού Nelco με το υλικό FR-4 (συμπεριλαμβανομένης της μερικής υβριδικής τοποθέτησης σε στρώματα Ro4350B με FR-4) |
| 11 | Χρώμα μασκών ύλης συγκολλήσεως | Green.Black.Red.Yellow.White.Blue.Purple.Matte πράσινος. Ο Μαύρος μεταλλινών |
| 12 | Εξεταστική υπηρεσία | AOI, ακτίνα X, πετώ-έλεγχος, δοκιμή λειτουργίας, πρώτος ελεγκτής άρθρου |
| 13 | Σκιαγράφηση Punching | Δρομολόγηση, β-ΠΕΡΙΚΟΠΗ, Beveling |
| 14 | Bow&twist | ≤0.5% |
| 15 | Τύπος HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Ελάχιστο μηχανικό άνοιγμα | 0.1mm |
| 17 | Ελάχιστο άνοιγμα λέιζερ | 0.075mm |
Γιατί επιλέξτε CESGATE;
CESGATE παρέχει τις ηλεκτρονικές κατασκευαστικές υπηρεσίες (EMS) για τα προϊόντα σας που απαιτούν ότι η επιφάνεια τοποθετεί, μέσω της τρύπας, BGA και τη μικτή τεχνολογία.
Οι κύριες υπηρεσίες μας περιλαμβάνουν την υπηρεσία πρωτοτύπων PCB (ηλεκτρονική συνέλευση), τη συστατική προμήθεια και την επεξεργασία PCB από τη γρήγορη στροφή, δείγμα που οργανώνεται στην παραγωγή όγκου.
Οι πελάτες μας είναι ποιοι του ιατρικού, της ενοργάνωσης, ευφυούς του σπιτιού, αυτοκίνητης, της βιομηχανίας καταναλωτικών ηλεκτρονικά και των βιομηχανιών ρομποτικής.
Μεγάλη έκταση των υπηρεσιών κατασκευής και συνελεύσεων PCB για να ανταποκριθεί τις σε όλες τυπωμένες ανάγκες πινάκων κυκλωμάτων σας.
FAQ
| Q: Μπορούμε να επιθεωρήσουμε την ποιότητα κατά τη διάρκεια της παραγωγής; CESGATE: Ναι, είμαστε ανοικτοί και διαφανείς σε κάθε διαδικασία παραγωγής με τίποτα που κρύβει. Καλωσορίζουμε τον πελάτη επιθεωρούμε τη διαδικασία παραγωγής και τον έλεγχό μας στο εσωτερικό. |
| Q: Ποια είναι η πολιτική επιθεώρησής σας; Πώς ελέγχετε την ποιότητα; CESGATE: Προκειμένου να εξασφαλιστεί η ποιότητα των προϊόντων PCB, η επιθεώρηση ελέγχων πετάγματος χρησιμοποιείται συνήθως τα ηλεκτρικά κοu'φώματα, αυτόματη οπτική επιθεώρηση (AOI), μέρη BGA ακτινοσκοπούν την επιθεώρηση, την πρώτη επιθεώρηση άρθρου (FAI) κ.λπ. |
| Q: ΕΙΝΑΙ ΤΟ ΠΡΟΪΟΝ ΕΙΚΟΝΕΣ ΚΑΙ ΕΤΙΚΕΤΕΣ ΔΙΑΘΕΣΙΜΕΣ; CESGATE: Θα προσφέρουμε μετά από σας τη θέση μια διαταγή ή πριν από την αποστολή. |
| Q: Η αμόλυβδη διαδικασία απαιτείται όταν τυπώνεται ο πίνακας κυκλωμάτων. Τι θα έπρεπε να πληρώσω την στην προσοχή κατά παραγωγή του πίνακα κυκλωμάτων; CESGATE: Η αμόλυβδη διαδικασία κατά τη διάρκεια της εκτύπωσης είναι υψηλότερη από τις απαιτήσεις αντίστασης θερμοκρασίας της γενικής διαδικασίας, και οι απαιτήσεις αντίστασης θερμοκρασίας πρέπει να είναι επάνω από 260 °C. Επομένως, συστήνεται να χρησιμοποιηθεί ένα το υπόστρωμα επάνω από TG150 κατά επιλογή του υλικού υποστρωμάτων. |
| Q: Δημοφιλής τομέας; CESGATE: Ημιαγωγός, έξυπνο σπίτι, ιατρικά προϊόντα, έξυπνος φορετός, βιομηχανικός έλεγχος, IOT κ.λπ. |
